Kunststoffverbinder mit Metallkern für Profile 20x20x1,5 mm Typ : 3D4 V20 M

Kunststoff-Verbinder mit Metallkern für Aluminiumprofile 20×20×1,5 mm
Typ 3D4 V20 M | Farbe Schwarz

Produktbeschreibung

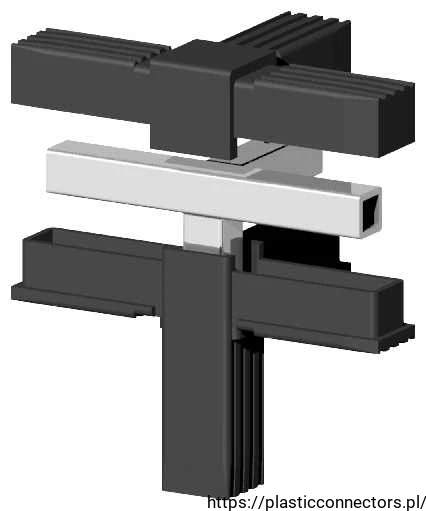

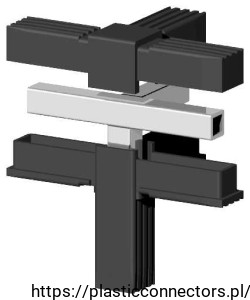

Wir bieten einen hochfesten Verbinder für Aluminiumprofile 20×20×1,5 mm an, der für den Bau stabiler Modulkonstruktionen entwickelt wurde. Der Verbinder besteht aus Polyamid, während sein Inneres mit einem Stahlkern in Form eines Quadratrohrs V10×10×1,5 mm aus St37-Stahl verstärkt wurde (gemäß Norm EN 10305-5 / DIN 2395). Dies gewährleistet eine hohe Beständigkeit gegen statische Belastungen.

Abmessungen:

B = L = 20 mm – Außenmaße des Verbinders
L1 = 36 mm – Einstecklänge
B1 = H = 17 mm – Außenmaße des Zapfens
Sichtbare Kante des Verbinders nach der Montage: 20 mm

Belastbarkeit:

Der Verbinder mit dem Stahlkern V10×10 erreicht eine maximale Druckfestigkeit von bis zu 300 kg pro Verbindung, sofern die Belastung rein statisch erfolgt und keine dynamischen Lasten auftreten. Der Abstand des Kraftangriffspunkts von der Außenwand des Profils sollte 10 mm nicht überschreiten. Die besten Parameter werden in geschlossenen Konstruktionen erzielt.

Anwendung:

• Bau von Lager- und Haushaltsregalen
• Konstruktionen für Aquarien und Terrarien
• Ausbau von Garagen und Kellern
• Möbelkonstruktionen und Gestelle
• Ausbau von Campern und Nutzfahrzeugen
• Modulare Systeme aus Aluminiumprofilen

Sicherheitshinweise:

• der Verbinder ist ausschließlich für statische Belastungen konzipiert
• die Verwendung von verstellbaren Verbindungsstücken oder zusätzlichen Elementen kann die Tragfähigkeit der Gesamtkonstruktion verringern
• es wird empfohlen, geschlossene Konstruktionen zu entwerfen
• die zulässigen Belastungen dürfen nicht überschritten werden

Ideales Produkt für solide und sichere modulare Konstruktionen.
