Kunststoff-Verbinder mit Metallkern für Profile 25x25x1,5 mm Typ : 3D5 V25 MC

Kunststoff-Verbinder mit Metallkern für Aluminiumprofile 25×25×1,5 mm
Typ 3D5 V25 MC | Farbe Schwarz

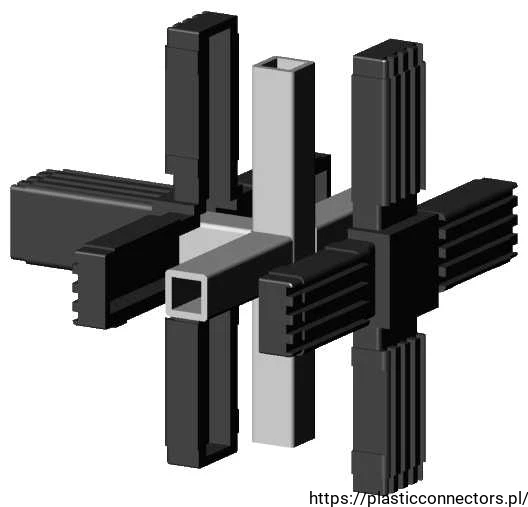

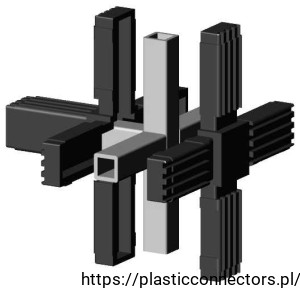

Wir bieten einen hochfesten Verbinder für Aluminiumprofile 25×25×1,5 mm an, der für den Bau stabiler Modulkonstruktionen entwickelt wurde. Der Verbinder besteht aus hochwertigem Polyamid. Die Konstruktion ist zweiteilig, während sein Inneres mit einem geschweißten Quadratrohr V15×15×1,5 mm aus St37-Stahl verstärkt wurde (gemäß Norm EN 10305-5 / DIN 2395). Dies gewährleistet eine sehr hohe Beständigkeit gegen statische Belastungen.

Abmessungen:

• B = L = 25 mm – Außenmaße des Verbinders

• L1 = 36 mm – Einstecklänge

• B1 = H = 22 mm – Außenmaße des Zapfens

• Sichtbare Kante des Verbinders nach der Montage: 25 mm

Belastbarkeit:
Der Verbinder mit dem Stahlkern V15×15 erreicht eine maximale Druckfestigkeit von bis zu 400 kg pro Verbindung, sofern die Belastung rein statisch erfolgt. Der Abstand des Kraftangriffspunkts von der Außenwand des Profils sollte 10 mm nicht überschreiten. Die besten Parameter werden in geschlossenen Konstruktionen (Blockkonstruktionen) erzielt.

Anwendung:

• Lager- und Haushaltsregale

• Aquarien- und Terrarienregale

• Möbelkonstruktionen und Gestelle

• Ausbau von Garagen, Kellern und Campern

• Modulare Systeme aus Aluminiumprofilen

Sicherheitshinweise:
Der Verbinder ist ausschließlich für statische Belastungen konzipiert. Die Verwendung von verstellbaren Verbindungsstücken oder zusätzlichen Elementen kann die Tragfähigkeit der Gesamtkonstruktion verringern. Es wird empfohlen, geschlossene Konstruktionen zu entwerfen.
