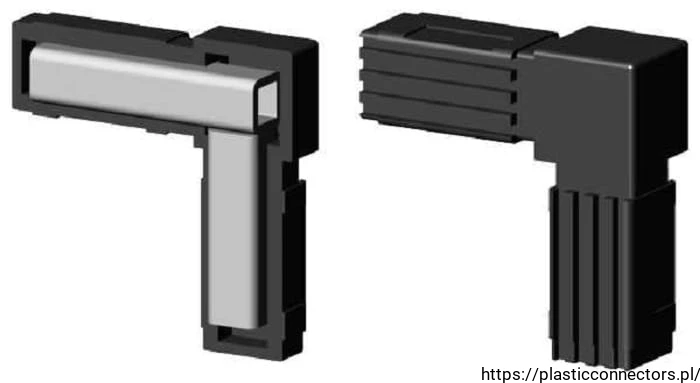

Kunststoff-Verbinder mit Metallkern für Profile 20x20x2 mm, Typ 2D2 V20 X2M, schwarz

Kunststoff-Verbinder mit Metallkern für Aluminiumprofile 20×20×2 mm
Typ 2D2 V20 X2M | Farbe: Schwarz

Wir bieten einen hochbelastbaren Verbinder für Aluminiumprofile 20×20×2 mm an, der für den Bau stabiler modularer Konstruktionen konzipiert ist. Der Verbinder besteht aus widerstandsfähigem Polyamid, während sein Inneres durch einen Stahlkern in Form eines Quadratrohres V10×10×1,5 mm aus St37-Stahl gemäß der Norm EN 10305-5 (DIN 2395) verstärkt ist. Dies garantiert eine exzellente Beständigkeit gegen statische Lasten.

Abmessungen:
B = L = 20 mm – Außenmaße des Verbinders
L1 = 36 mm – Zapfenlänge / Einstecktiefe
B1 = H = 16 mm – Außenmaße des Zapfens
Nach der Montage sichtbare Außenkante des Verbinders: 20 mm

Belastbarkeit:
Der Verbinder mit dem Stahlkern V10×10 erreicht eine maximale Druckbelastbarkeit von bis zu 300 kg pro Verbindung, vorausgesetzt, es handelt sich um eine rein statische Belastung ohne dynamische Kräfte. Der Abstand des Kraftangriffspunkts von der Außenwand des Profils sollte 10 mm nicht überschreiten. Die besten Festigkeitsparameter werden in geschlossenen Konstruktionen erzielt.

Anwendungsbereiche:
Bau von Lager- und Haushaltsregalen
Unterkonstruktionen für Aquarien und Terrarien
Innenausbau von Garagen und Kellern
Möbelkonstruktionen und Gestelle
Camper-Ausbau und Nutzfahrzeug-Einbauten
Modulare Systeme aus Aluminiumprofilen

Sicherheitshinweise für den Gebrauch:

• Die Montage sollte mit geeignetem Werkzeug, idealerweise mit einem Schonhammer (Gummihammer), erfolgen.
• Wenden Sie bei der Montage oder Demontage keine übermäßige Gewalt an, um Schäden am Verbinder oder Profil zu vermeiden.
• Das Produkt ist nicht für tragende Konstruktionen bestimmt, die hohen dynamischen Belastungen ausgesetzt są lub für die Personensicherheit verantwortlich sind.
• Überprüfen Sie regelmäßig den Zustand der Verbindungen und der gesamten Konstruktion während der Nutzung.
• Beschädigte oder gerissene Elemente dürfen nicht wiederverwendet werden.
• Das Produkt ist für den Gebrauch durch Erwachsene oder unter Aufsicht von Erwachsenen bestimmt.
• Vor direkter Hitzeeinwirkung und offenem Feuer schützen.
• Außerhalb der Reichweite von Kleinkindern aufbewahren – Kleinteile können verschluckt werden.
• Das Produkt ist kein Spielzeug.

Das ideale Produkt für solide und sichere modulare Konstruktionen.
